Federatief Berichtenstelsel
Doel-architectuur van het Federatief Berichtenstelsel (FBS) - een stelsel van federatief gekoppelde diensten voor berichtenuitwisseling tussen overheidsorganisaties en burgers.

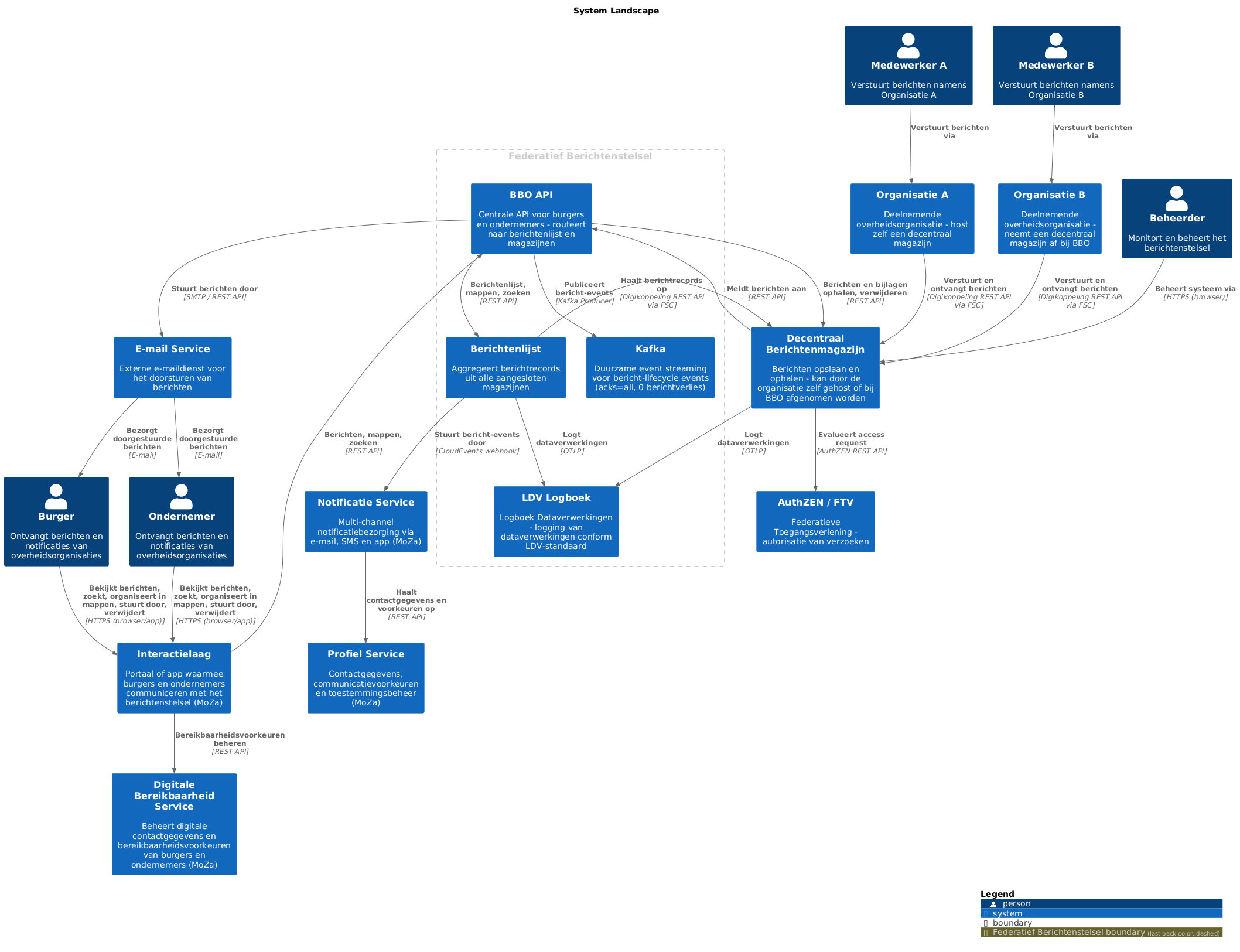

System Landscape
System Landscape
System Landscape
Federatief Berichtenstelsel
BBO API Centrale API voor burgers en ondernemers - routeert naar berichtenlijst en magazijnen
Berichtenlijst Aggregeert berichtrecords uit alle aangesloten magazijnen
Kafka Duurzame event streaming voor bericht-lifecycle events (acks=all, 0 berichtverlies)
LDV Logboek Logboek Dataverwerkingen - logging van dataverwerkingen conform LDV-standaard
Burger Ontvangt berichten en notificaties van overheidsorganisaties
Interactielaag Portaal of app waarmee burgers en ondernemers communiceren met het berichtenstelsel (MoZa)
E-mail Service Externe e-maildienst voor het doorsturen van berichten
Organisatie A Deelnemende overheidsorganisatie - host zelf een decentraal magazijn
Organisatie B Deelnemende overheidsorganisatie - neemt een decentraal magazijn af bij BBO
Decentraal Berichtenmagazijn Berichten opslaan en ophalen - kan door de organisatie zelf gehost of bij BBO afgenomen worden
Ondernemer Ontvangt berichten en notificaties van overheidsorganisaties
Medewerker A Verstuurt berichten namens Organisatie A
Medewerker B Verstuurt berichten namens Organisatie B
Beheerder Monitort en beheert het berichtenstelsel
AuthZEN / FTV Federatieve Toegangsverlening - autorisatie van verzoeken
Profiel Service Contactgegevens, communicatievoorkeuren en toestemmingsbeheer (MoZa)
Notificatie Service Multi-channel notificatiebezorging via e-mail, SMS en app (MoZa)
Digitale Bereikbaarheid Service Beheert digitale contactgegevens en bereikbaarheidsvoorkeuren van burgers en ondernemers (MoZa)
Stuurt bericht-events door [CloudEvents webhook]
Haalt contactgegevens en voorkeuren op [REST API]
Meldt berichten aan [REST API]
Berichten en bijlagen ophalen, verwijderen [REST API]
Publiceert bericht-events [Kafka Producer]
Evalueert access request [AuthZEN REST API]
Haalt berichtrecords op [Digikoppeling REST API via FSC]
Logt dataverwerkingen [OTLP]
Logt dataverwerkingen [OTLP]
Verstuurt berichten via
Verstuurt berichten via
Verstuurt en ontvangt berichten [Digikoppeling REST API via FSC]
Verstuurt en ontvangt berichten [Digikoppeling REST API via FSC]
Bekijkt berichten, zoekt, organiseert in mappen, stuurt door, verwijdert [HTTPS (browser/app)]
Bekijkt berichten, zoekt, organiseert in mappen, stuurt door, verwijdert [HTTPS (browser/app)]
Bezorgt doorgestuurde berichten [E-mail]
Bezorgt doorgestuurde berichten [E-mail]
Berichten, mappen, zoeken [REST API]
Bereikbaarheidsvoorkeuren beheren [REST API]
Berichtenlijst, mappen, zoeken [REST API]
Stuurt berichten door [SMTP / REST API]
Beheert systeem via [HTTPS (browser)]
Legend ▯ person ▯ system ▯ boundary ▯ Federatief Berichtenstelsel boundary (last back color, dashed)
